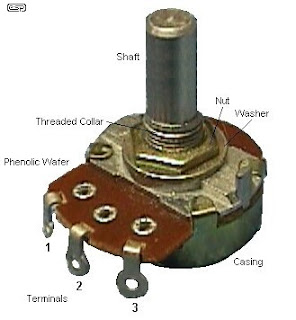

RESISTOR

Resistor adalah komponen elektronik dua saluran yang didesain untuk menahan arus listrik dengan memproduksi penurunan tegangan diantara kedua salurannya sesuai dengan arus yang mengalirinya, berdasarkan hukum Ohm: Resistor digunakan sebagai bagian dari jejaring elektronik dan sirkuit elektronik, dan merupakan salah satu komponen yang paling sering digunakan. Resistor dapat dibuat dari bermacam-macam kompon dan film, bahkan kawat resistansi (kawat yang dibuat dari paduan resistivitas tinggi seperti nikel-kromium). Karakteristik utama dari resistor adalah resistansinya dan daya listrik yang dapat diboroskan. Karakteristik lain termasuk koefisien suhu, desah listrik, dan induktansi. Resistor dapat diintegrasikan kedalam sirkuit hibrida dan papan sirkuit cetak, bahkan sirkuit terpadu. Ukuran dan letak kaki bergantung pada desain sirkuit, resistor harus cukup besar secara fisik agar tidak menjadi terlalu panas saat memboroskan daya. Satuan Ohm (simbol: Ω) adalah satuan SI untuk resistansi listrik, diambil dari nama George Simon Ohm. Biasanya digunakan prefix miliohm, kiloohm dan megaohm. Konstruksi Komposisi karbon Resistor komposisi karbon terdiri dari sebuah unsur resistif berbentuk tabung dengan kawat atau tutup  logam pada kedua ujungnya. Badan resistor dilindungi dengan cat atau plastik. Resistor komposisi karbon Lawas mempunyai badan yang tidak terisolasi, kawat penghubung dililitkan disekitar ujung unsur resistif dan kemudian disolder. Resistor yang sudah jadi dicat dengan kode warna dari harganya. Unsur resistif dibuat dari campuran serbuk karbon dan bahan isolator (biasanya keramik). Resin digunakan untuk melekatkan campuran. Resistansinya ditentukan oleh perbandingan dari serbuk karbon dengan bahan isolator. Resistor komposisi karbon sering digunakan sebelum tahun 1970-an, tetapi sekarang tidak terlalu populer
karena resistor jenis lain mempunyai karakteristik yang lebih baik, seperti toleransi, kemandirian terhadap
tegangan (resistor komposisi karbon berubah resistansinya jika dikenai tegangan lebih), dan kemandirian terhadap tekanan/regangan. Selain itu, jika resistor menjadi lembab, bahang dari solder dapat mengakibatkan perubahan resistansi yang tak dapat dikembalikan. Walaupun begitu, resistor ini sangatreliabel jika tidak pernah diberikan tegangan lebih ataupun panas lebih. Resistor ini masih diproduksi, tetapi relatif cukup mahal. Resistansinya berkisar antara beberapa miliohm hingga 22 MOhm. Film karbo  Selapis film karbon diendapkan pada selapis substrat isolator, dan potongan memilin dibuat untuk membentuk jalur resistif panjang dan sempit. Dengan mengubah lebar potongan jalur, ditambah dengan resistivitas karbon (antara 9 hingga 40 µΩ-cm) dapat memberikan resistansi yang lebar[1]. Resistor film karbon memberikan rating daya antara 1/6 W hingga 5 W pada 70 °C. Resistansi tersedia antara 1 ohm hingga 10 MOhm. Resistor film karbon dapat bekerja pada suhu diantara -55 °C hingga 155 °C. Ini mempunyai tegangan kerja maksimum 200 hingga 600 volt[2]. Film logam Unsur resistif utama dari resistor foil adalah sebuah foil logam paduan khusus setebal beberapa mikrometer. Resistor foil merupakan resistor dengan presisi dan stabilitas terbaik. Salah satu parameter penting yangmempengaruhi stabilitas adalah koefisien temperatur dari resistansi (TCR). TCR dari resistor foil sangatrendah. Resistor foil ultra presisi mempunyai TCR sebesar 0.14ppm/°C, toleransi ±0.005%, stabilitas jangka panjang 25ppm/tahun, 50ppm/3 tahun, stabilitas beban 0.03%/2000 jam, EMF kalor 0.1 μvolt/°C, desah -42dB, koefisien tegangan 0.1ppm/V, induktansi 0.08 μH, kapasitansi 0.5pF[3]. Penandaan resistor Resistor aksial biasanya menggunakan pola pita warna untuk menunjukkan resistansi. Resistor pasang-permukaan ditandas secara numerik jika cukup besar untuk dapat ditandai, biasanya resistor ukuran kecil yang sekarang digunakan terlalu kecil untuk dapat ditandai. Kemasan biasanya cokelat muda, cokelat, biru, atau hijau, walaupun begitu warna lain juga mungkin, seperti merah tua atau abu-abu.Resistor awal abad ke-20 biasanya tidak diisolasi, dan dicelupkan ke cat untuk menutupi seluruh badan untuk pengkodean warna. Warna kedua diberikan pada salah satu ujung, dan sebuah titik (atau pita) warna di tengah memberikan digit ketiga. Aturannya adalah "badan, ujung, titik" memberikan urutan dua digit resistansi dan pengali desimal. Toleransi dasarnya adalah ±20%. Resistor dengan toleransi yang lebih
rapat menggunakan warna perak (±10%) atau emas (±5%) pada ujung lainnya. Identifikasi empat pita
Identifikasi empat pita adalah skema kode warna yang paling seringdigunakan. Ini terdiri dari empat pita warna yang dicetak mengelilingi badan resistor. Dua pita pertama merupakan informasi dua digit harga
resistansi, pita ketiga merupakan pengali (jumlah nol yang ditambahkan setelah dua digit resistansi) dan pita keempat merupakan toleransi harga resistansi. Kadang-kadang pita kelima menunjukkan koefisien suhu,
tetapi ini harus dibedakan dengan sistem lima warna sejati yang menggunakan tiga digit resistansi.
Sebagai contoh, hijau-biru-kuning- merah adalah 56 x 104Ω = 560 kΩ ± 2%. Deskripsi yang lebih mudah adalah: pita pertama, hijau, mempunyai harga 5 dan pita kedua, biru, mempunyai harga 6, dan
keduanya dihitung sebagai 56. Pita ketiga,kuning, mempunyai harga 104, yang menambahkan empat nol di belakang 56, sedangkan pita keempat, merah, merupakan kodeuntuk toleransi ± 2%, memberikan
nilai 560.000 Ω pada keakuratan ± 2%

Warna
Pita pertama
Pita kedua
Pita ketiga
(pengali)
Pita keempat
(toleransi)
Pita kelima
(koefisien suhu)
Hitam
0
0
× 100
Cokelat
1
1
×101
± 1% (F)
100 ppm
Merah
2
2
× 102
± 2% (G)
50 ppm
Oranye
3
3
× 103
15 ppm
Kuning
4
4
× 104
25 ppm
Hijau
5
5
× 105
± 0.5% (D)
Biru
6
6
× 106
± 0.25% (C)
Ungu
7
7
× 107
± 0.1% (B)
Abu-abu
8
8
× 108
± 0.05% (A)
Putih
9
9
× 109
Emas
× 10-1
± 5% (J)
Perak
× 10-2
± 10% (K)
Kosong
± 20% (M)
Identifikasi lima pita
Identifikasi lima pita digunakan pada resistor presisi (toleransi 1%, 0.5%, 0.25%, 0.1%), untuk memberikan harga resistansi ketiga. Tiga pita pertama menunjukkan harga resistansi, pita keempat adalah pengali, dan yang kelima adalah toleransi. Resistor lima pita dengan pita keempat berwarna emas atauperak kadang-kadang diabaikan, biasanya pada resistor lawas atau penggunaan khusus. Pita keempatadalah toleransi dan yang kelima adalah koefisien suhu. Resistor pasang-permukaan Gambar ini menunjukan empat resistor pasang permukaan (komponen pada kiri atas adalah kondensator) termasuk dua resistor nol ohm. Resistor nol ohm sering digunakan daripada lompatan kawat sehingga dapat dipasang denganmesin pemasang resistor.
Resistor pasang-permukaan dicetakdengan harga numerik dengan kode yang mirip dengan kondensator kecil. Resistor toleransi standar ditandai dengan kode tiga digit, dua pertama menunjukkan dua angka pertama resistansi dan angka ketiga menunjukkan pengali (jumlah nol).
Contoh:
"334"
= 33 × 10.000 ohm = 330 KOhm
"222"
= 22 × 100 ohm = 2,2 KOhm
"473"
= 47 × 1,000 ohm = 47 KOhm
"105"
= 10 × 100,000 ohm = 1 MOhm
Resistansi kurang dari 100 ohm
ditulis: 100, 220, 470. Contoh:
"100"
= 10 × 1 ohm = 10 ohm
"220"
= 22 × 1 ohm = 22 ohm
Kadang-kadang harga-harga tersebut ditulis "10" atau "22" untuk
mencegah kebingungan.Resistansi kurang dari 10 ohm
menggunakan 'R' untuk menunjukkan letak titik desimal.
Contoh:
"4R7"
= 4.7 ohm
"0R22"
= 0.22 ohm
"0R01"
= 0.01 ohm
Resistor presisi ditandai dengan kode empat digit. Dimana tiga digitpertama menunjukkan harga resistansi dan digit keempat adalah pengali.
Contoh:
"1001"
= 100 × 10 ohm = 1 kohm
"4992"
= 499 × 100 ohm = 49,9 kohm
"1000"
= 100 × 1 ohm = 100 ohm
"000" dan "0000" kadang-kadang
muncul bebagai harga untuk resistor nol ohm Resistor pasang-permukaan saat ini biasanya terlalu kecil untuk ditandai. Penandaan tipe industri
Format:
XX YYYZ
[4]
X: kode tipe
Y: nilai resistansi
Z: toleransi
Rating Daya pada 70 °C
Kode Tipe
Rating Daya (Watt)
Teknik MIL-R-11
Teknik MIL-R-39008
BB
⅛
RC05
RCR05
CB
¼
RC07
RCR07
EB
½
RC20
RCR20
GB
1
RC32
RCR32
HB
2
RC42
RCR42
GM
3
-
-
HM
4
-
-
Kode Toleransi
Toleransi
Teknik Industri
Teknik MIL
±5%
5
J
±20%
2
M
±10%
1
K
±2%
-
G
±1%
-
F
±0.5%
-
D
±0.25%
-
C
±0.1%
-
B
Rentang suhu operasional membedakan komponen kelas komersil, kelas industri dan kelas militer.
Kelas komersil: 0 °C hingga 70 °C
Kelas industri: −40 °C hingga 85 °C
(seringkali −25 °C hingga 85 °C)
Kelas militer: −55 °C hingga 125 °C
(seringkali -65 °C hingga 275 °C)
Kelas standar: -5 °C hingga 60 °C
